Hoàn thiện hệ thống máy hút thổi bột đá 3 tấn/h tại Phú Thọ

Máy hút thổi bột đá 3 tấn/h chế tạo bởi SHB có thông số cơ bản:
- Năng suất hút : 3000 kg /h
- Hút lên cao: 5m, sang ngang 9m
- Trọn bộ động cơ hút công suất lớn
- Silo trung gian dày 2.5 mm, dung tích chứa silo 200kg bột đá, vật liêu chế tạo SS400
- Điều khiển đóng mở silo trung gian bằng van bướm tự động khí nén D250
- Giũ bụi tự động bằng khí nén, cơ cấu điều khiển rũ.
- Túi vải loại PE500 có kích thước lỗ 500 micromet độ dày 1.7~1.9mm
- Trọn gói bình tích khí trung gian cho giũ bụi, có van an toàn

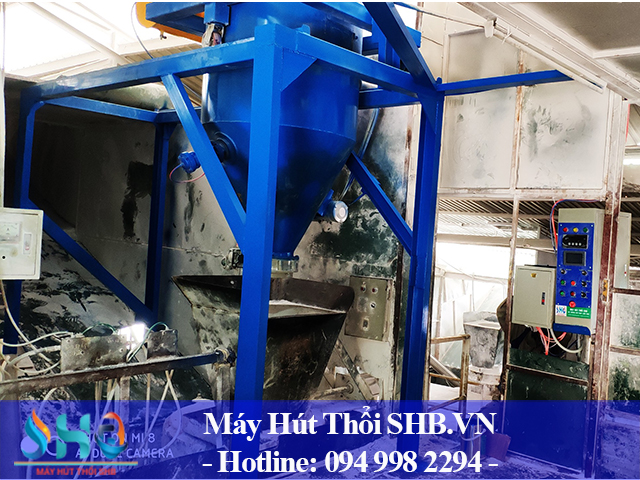

- Máy hút đặt tại mặt đất, silo trung gian nằm trên tầng 2 trên đỉnh phễu đổ nguyên liệu sẵn có của khách hàng.
- Kết nối giữa silo trung gian và phễu đổ nguyên liệu bằng khớp mềm, hạn chế tác động rung từ sumix đến silo, hạn chế bụi tối đa.
- Silo trung gian có hệ thống bánh ray thuận tiện cho việc di chuyển silo khi cần sửa chữa bảo dưỡng sumix.

Ngoài ra, để hạn chế nhân công, chúng tôi đã chế tạo máy hút thổi có kèm cân định lượng, giúp quá trình vận chuyển bột đá giữa các silo, tới máy trộn diễn ra vô cùng đơn giản, cân chính xác bột đá cần chuyển.

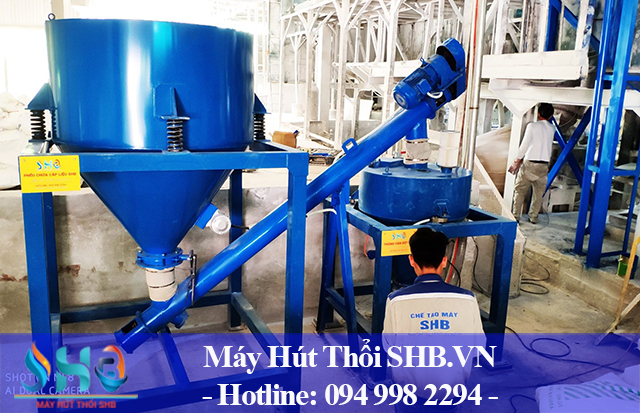

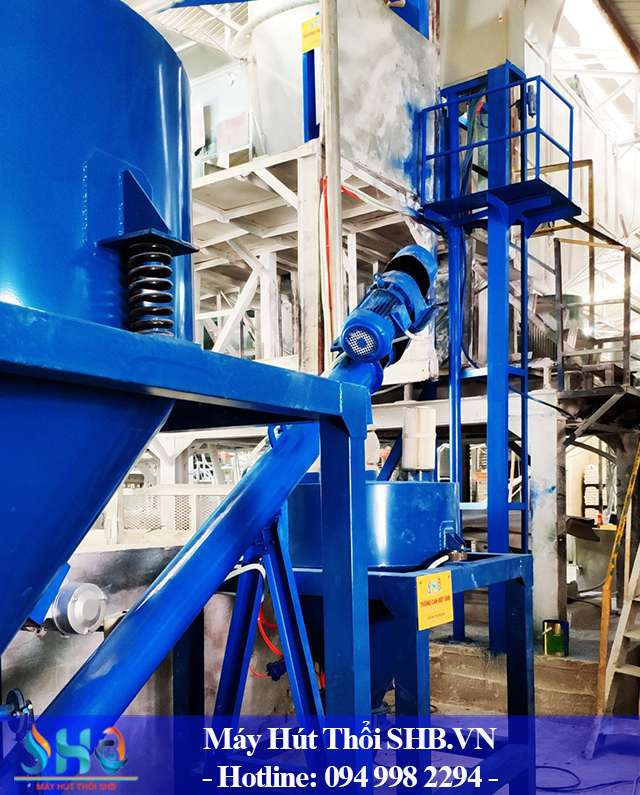

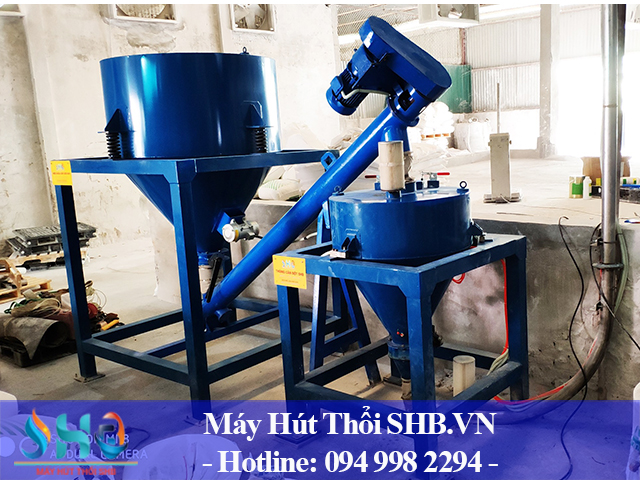

Thông số cụm cân bột đá:
- Silo chứa bột đá thiết kế dạng bo tròn chuyên dụng trong ngành taical được sản xuất bởi SHB, dung tích chứa silo 2m3. Vật liệu chế tạo SS400
- Silo có gắn hệ thống đấm rung, hạn chế đọng liệu mức tối đa
- Thùng cân bột đá 300 lít thiết kế dạng bo tròn chuyên dụng bởi SHB, hạn chế đọng liệu mức tối đa, vật liệu chế tạo SS400
- Mức cân 150kg/ 1 mẻ, sai số 300 gram
- Thùng cân có gắn hệ thống đầm rung, hạn chế đọng liệu mức tối đa
- Sử dụng vít định lượng bột đá dài 3m, lắp dưới đáy silo chứa bột đá , đường kính vít D219, Động cơ 2,2Kw ( Nhật bãi). Vật liệu chế tạo SS400
- Điều khiển đóng mở thùng cân bằng hệ thống van bướm D200 tự động điều khiển khí nén.
- Kết nối thùng cân bột đá và đường ống hút bằng khớp mềm
- Trọn bộ khung chân, giá đỡ silo và thùng cân, vật liệu chế tạo SS400

Xem thêm một vài hình ảnh khác:
