15:54 - 04/12/2020

Hoàn thành lắp đặt hệ thống hút thổi, đóng bao bột nhựa năng suất 1 - 2 tấn/h tại Bắc Ninh, đảm bảo quá trình sản xuất diễn ra ổn định, chính xác nhất.

Máy hút hạt ngô 15 tấn/h lắp đặt tại Hải Dương
Lắp máy hút lúa 10 tấn/h tại Thái Nguyên
Hoàn thiện hệ thống máy hút thổi bột đá 3 tấn/h tại Phú Thọ
Lắp đặt máy hút thổi lúa công suất 2 - 3 tấn/h
Lắp đặt cân định lượng hút thổi dạng bột tại Nghệ An

Hoàn thành lắp đặt hệ thống hút thổi, đóng bao bột nhựa năng suất 1 - 2 tấn/h tại Bắc Ninh. Sản phẩm được thiết kế chế tạo bởi công ty Sơn Hòa với những kỹ thuật viên trình độ cao, đảm bảo quá trình sản xuất diễn ra ổn định, chính xác nhất.

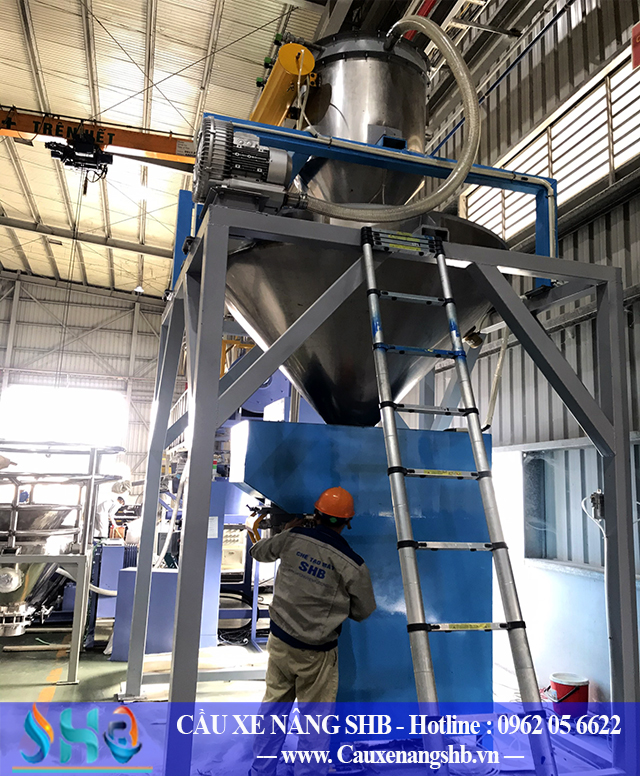

hut-thoi-dong-bao

Toàn bộ hệ thống bao gồm:

1. Cân đóng bao SHB:
- Máy đóng bao thiết kế độc quyền của SH chuyên dụng dùng cho ngành đóng bao dạng bột
- Đảm bảo đạt năng suất, sai số, dễ sử dụng với cả công nhân bậc thấp.
- Silo chứa dung tích 1,8m3, thiết kế bo tròn hạn chế đọng liệu mức tối đa, chứa bột nguyên liệu cho đóng bao : Inox 304, dày 2.5mm
- Sử dụng cơ cấu định lượng chuyên dụng cho đóng bao dạng bột thiết kế độc quyền bởi SHB.
- Điều khiển định lượng bằng vít tải Inox304 với biến tần chạy nhiều cấp độ
- Phễu kẹp bao có cơ cấu xi lanh kẹp bao điều khiển khí nén thiết kế chuyên dụng cho đóng bao miệng hở. Inox 304
- Hệ thống đóng bao có cửa đóng, mở, đảm bảo vệ sinh, chuyên nghiệp, hạn chế bụi bẩn lọt vào, Inox 304
- Năng suất: 30 - 50bao/h với bao 25 kg
- Sai số : 100 gram / bao
- Sử dụng cảm biến lực chống rung, chống ẩm, chịu nhiệt, chịu bụi cho cân đóng bao.
- Trọn bộ khung chân , giá đỡ toàn bộ hệ thống, vật liệu SS400

2. Máy hút liệu SHB
- Động cơ quạt hút : Dolphin : 7.5 Kw, mới 100 %
- Năng suất : 1 -2 tấn/h
- Máy hút thổi bột nhựa hoạt động theo lập trình cài đặt sẵn, sau khi hút đầy silo hút giũ và xả xuống silo chứa máy hút lại tiếp tục hoạt động
- Hút từ Silo chứa tổng lên hệ thống cân đóng bao của SHB - Công ty Sơn Hòa

3. Silo hút giũ thiết kế chuyên dụng chứa nguyên liệu dạng bột
- Vật liệu chế tạo : Inox304, dày 2.5mm
- Các khung đỡ thanh chấn trong silo cực kỳ kiên cố
- Cơ cấu ổn định , kết nối với hệ thống các túi giũ bụi
- Hệ điều khiển vòng lặp Loof SHB độc quyền cho hệ hút thổi
- Trọn bộ khung chân, giá đỡ phễu chứa : SS400

4. Đấm rung : SK40
- Hạn chế đọng liệu tối đa trong quá trình xả liệu vào silo đóng bao

5. Van bướm khí nén : D200
- Điều khiển : tự động khí nén
- Lắp tại đáysilo chứa sẵn có của khách hàng để phục vụ chuyển liệu lên silo đóng bao

6. Vòi hút liệu
- Công nhân cầm vòi hút cắm vào bao jumbo, di chuyển dễ dàng đến các điểm hút

7. Bình tích khí
- Lắp đặt trên Silo hút giũ SH
- Cung cấp khí nén cho van giũ bụi
- Phụ kiện đi kèm : van thoát áp, van an toàn

8. Túi giũ bụi Catrix chuyên dụng cho hút thổi dạng bột
- Vật liệu chế tạo : PE
- Catridge Filter 155*86*290
- Một mặt lưới mắt cáo bảo vệ bên trong
- Số lương túi /1 bộ : 6 túi

9. Van giũ bụi tự động khí nén
- Điều khiển giũ bụi theo chu kỳ vòng lặp Loof
- Blowing area : 8-10 m2
- Air inlet / Outlet Size : phi 34 / phi 34
- Số lượng van / 1 bộ : 3 van

10. Lắp đặt tại silo hút giũ
- Cho biết tín hiệu ngừng hút đã và hết liệu từ silo xuống phễu chứa

11. Đường ống
- Ống nhựa từ vị trí hút đến silo và từ silo đến động cơ hút
- Đường ống có thanh cố định : SS400

12. Van điều khiển khí nén

13. Cốc lọc khí

14. Tủ điện điều khiển :
- Tủ điện sơn tĩnh điện
- Biến tần điều khiển vít tải
- Đầu cân hiển thị khối lượng
- Bộ vi điều khiển hút giũ SHB loof 01
- Thiết bị đóng ngắt rơle,atomat……
- Thiết bị khởi động, timer
- Nút ấn điều khiển
- Dây dẫn điện, dây đấu nối
- Dây khí nén

Xem thêm các hình ảnh khác của hệ thống :

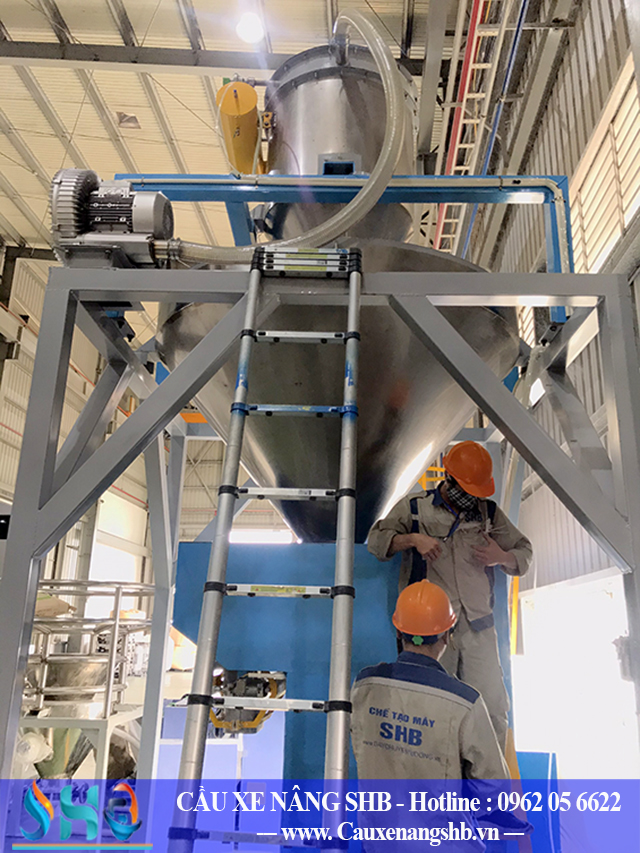

may-hut-thoi



hut-thoi-dong-bao-bot

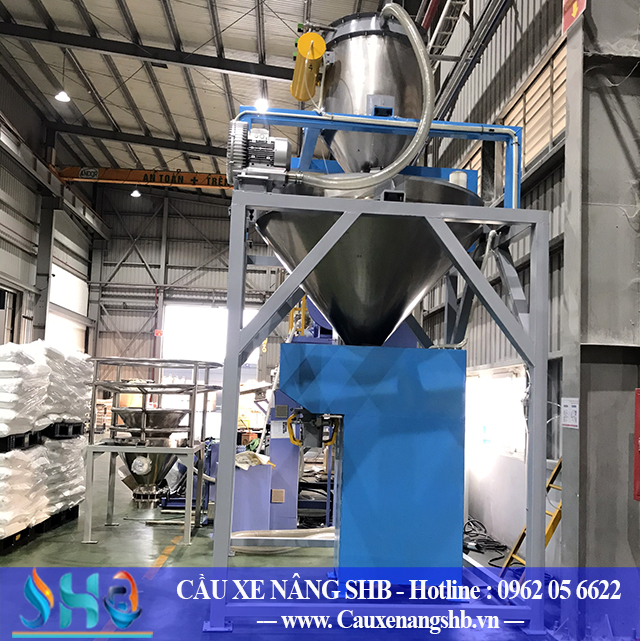

can-dong-bao-hut-thoi
